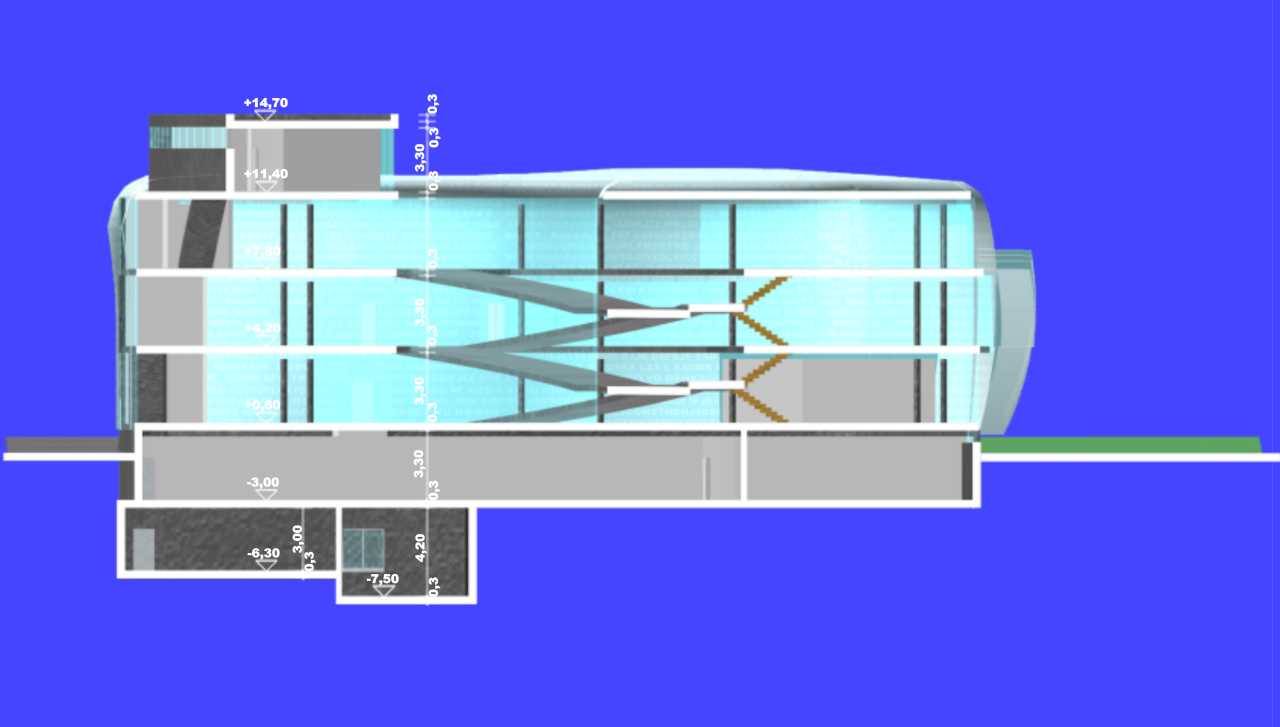

SCHNITT

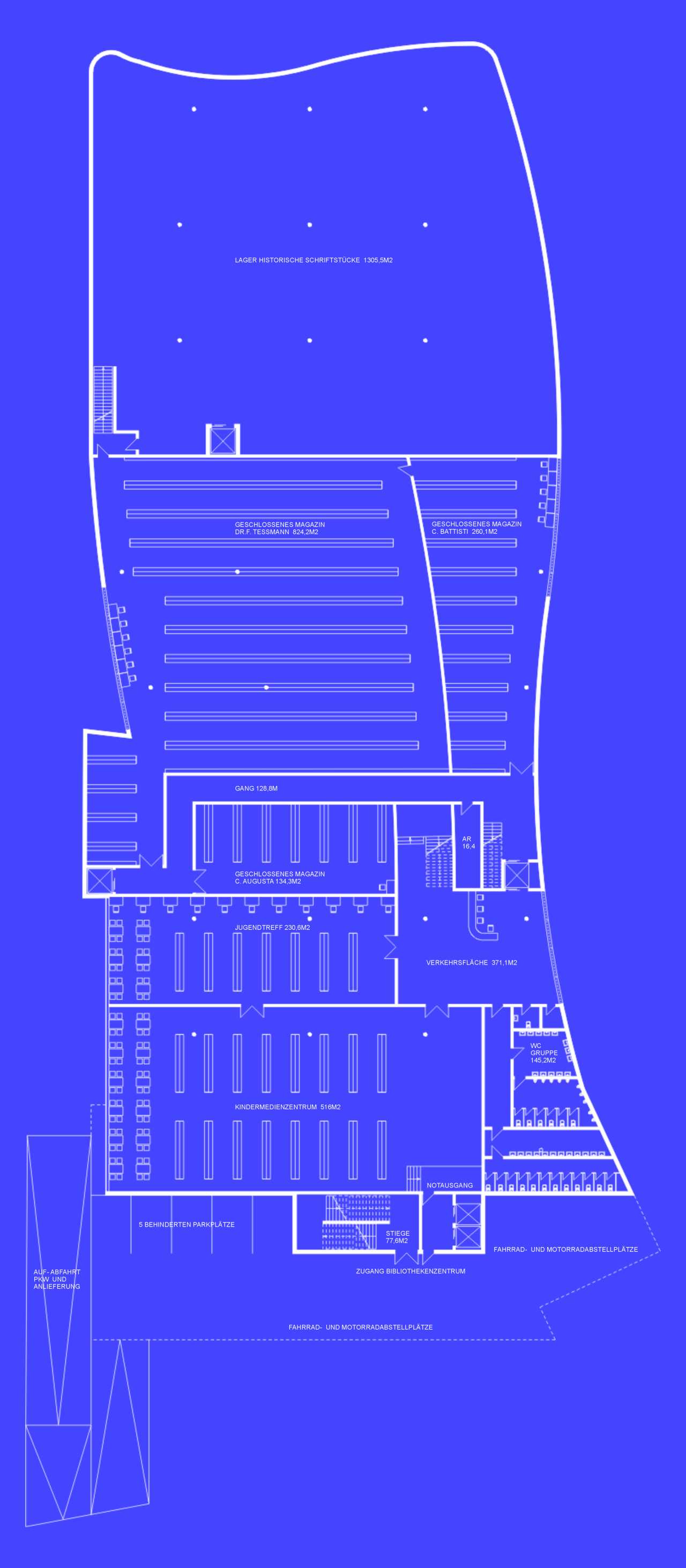

1.UG

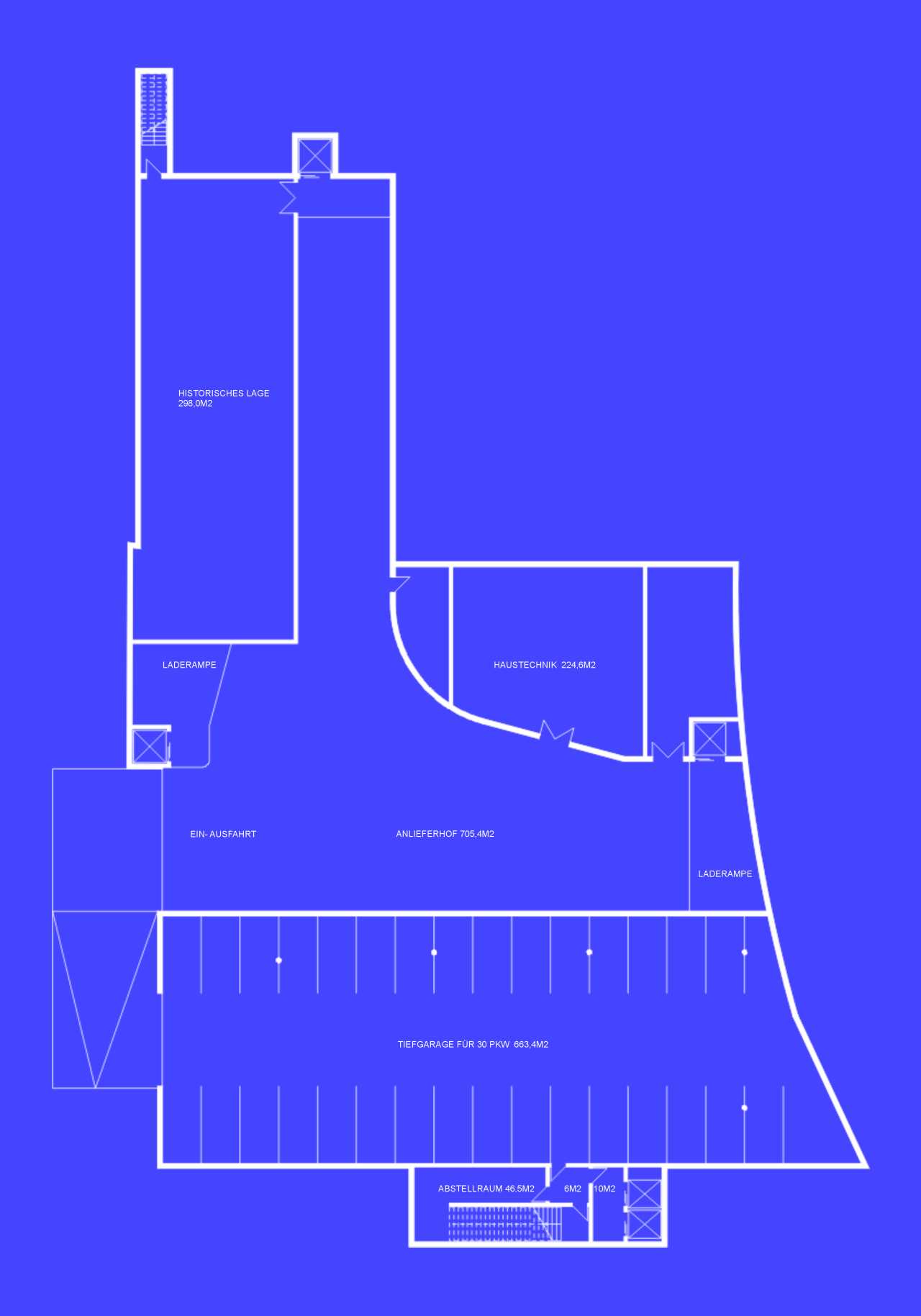

2.UG

DIE AUSSENHAUT VERHINDERT DIE DIREKTE SONNENEINSTRALUNG, UND ERMÖGLICHT SO IM BIBLIOTHEKSBEREICH BLENDFREIES ARBEITEN. DER ZWISCHENRAUM VON ÄUSSERER  UND INNERER VERGLASUNG DIENT ALS PUFFERRAUM, DER IN DER KALTEN JAHRESZEIT DURCH DIE GLOBALEINSSTRAHLUNG ERWÄRMT WIRD UND AUF DIESE WEISE DIE TRANSMISSIONSWÄRMEVERLUSTE STARK REDUZIERT. DIE VERGLASUNGSFLÄCHEN WIRKEN IN VERBINDUNG MIT DEN SCHWEREN DECKEN ALS PASSIVE SONNENENERIENUTZUNG.

ALLE RÄUME WERDEN ZWECKS REDUZIERUNG DER LÜFTUNGSWÄRMEVERLUSTE MIT EINER MECHANISCHEN BE- UND ENTLÜFTUNGSANLAGE AUSGESTATTET. DIE WÄRMERÜCKGEWINNUNG ERFOLGT AUS ÜBER EINE LUFT-LUFT- WÄRMEPUMPE. DIE WÄRMEPUMPE KANN BEI BEDARF IM SOMMER IN IHRER WIRKUNG UMGEDREHT WERDEN – SIE ENTZIEHT DANN DEM ZULUFTSTROM WÄRME UND VERMITTELT DAMIT EINE GEWISSE GRUNDKÜHLUNG DER RÄUME. DIE AUSSENLUFT WIRD VOR DEM EINTRITT IN DAS LÜFTUNGSGERÄT ÜBER, IN DEN UNTERSTEN BÖDEN EINGELEGTE KUNSTSTOFFROHRE (ENERGIEBRUNNEN), GEFÜHRT. DAMIT WIRD SIE IM SOMMER VORGEKÜHLT, DIE IM SOMMER AUF DIESE WEISE IN DEN BODEN EINGESPEICHERTE WÄRME DIENT IM WINTER ZU EINER VORWÄRMUNG DER AUSSENLUFT, DER BODEN WIRKT ALS „SAISON-SPEICHER“.
